Обзор горизонтального оболочки и трубки теплообменника

Wuxi Hongdinghua Chemical Equipment Co., Ltd., как профессиональный производитель различных химических устройств, имеет много лет сотрудничества с клиентами из нефтяной, химической, фармацевтической, охраны окружающей среды и металлургической промышленности. Теплообменник является наиболее широко используемым оборудованием среди оборудования, поставляемого Wuxi Hongdinghua Chemical Equipment Co., Ltd. Специально для оболочки и трубочных теплообменников.
Теплообменники оболочки и трубки могут быть классифицированы во многих разных названиях в соответствии с их внутренней структурой или в соответствии с режимом среднего потока в оболочке и трубке теплообменника или их приложениями, такими как конденсатор, охлаждатель, нагреватель, предварительный нагреватель, перекиплитель, холодная ловушка, многотрубный конденсатор, U-трубочный теплообменник, плавающий теплообменник, теплообменник упаковочной коробки и т. д., с
Wuxi Hongdinghua Chemical Equipment Co., Ltd. классифицирует столько оболочек и трубочных теплообменников в соответствии с их позициями установки, используя более интуитивные и понятные термины:
Вертикальный оболочки и трубки теплообменник
Горизонтальный оболочки и трубки теплообменник
Основная структура всех этих теплообменников с разными названиями практически с той же или аналогичной структурой;

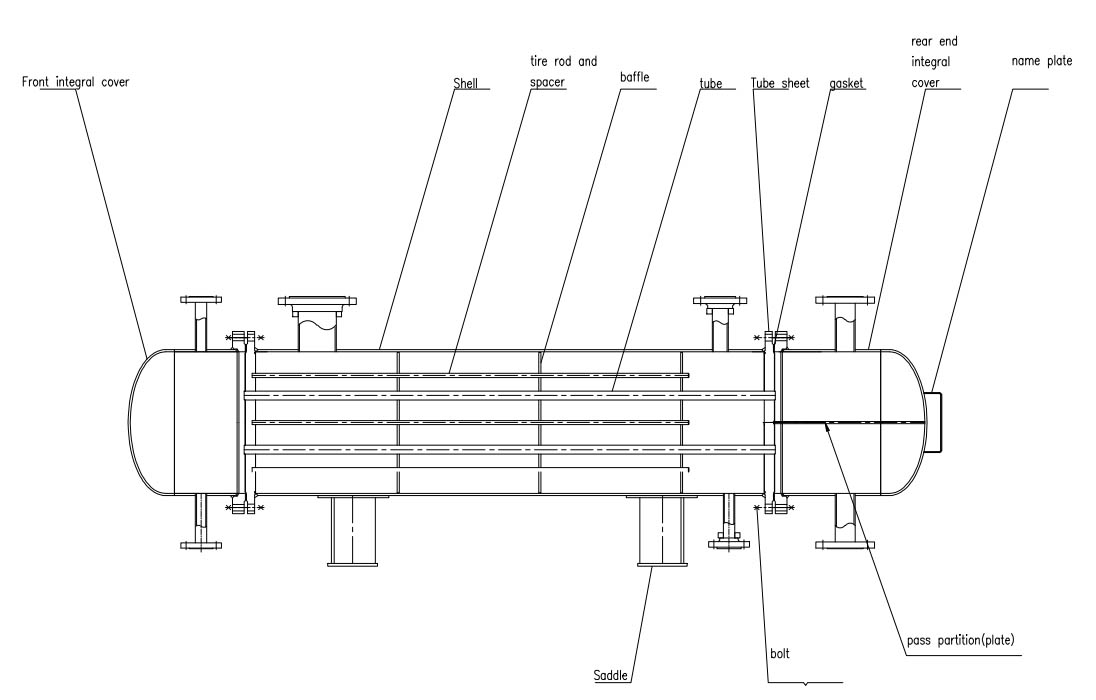

Структура оболочки и трубочного теплообменника включает в себя следующее:
Теплообменники оболочки и труб в основном состоят из капота (интегрального крышка), трубного листа, труб, оболочек и дефельных пластин.
Обычно оболочка является цилиндрической; Трубы прямые или U-образные. Для улучшения эффективности теплопередачи теплообменников также могут использоваться резьбовые трубки, плавниковые трубки и т.д. Узор размещения труб включает равносторонние треугольники, квадраты, угловые квадраты и угловый треугольник.

Характеристики и применение горизонтального оболочки и трубки теплообменника

Горизонтальный оболочки и трубки теплообменник состоит из оболочки и трубки пучок, содержащий много труб, и теплообмен между холодными и горячими жидкостями осуществляется через стенки труб. В качестве традиционного стандартного теплообменного оборудования горизонтальные оболочки и трубковые теплообменники широко используются в химической промышленности, нефтепереработке, нефтехимической промышленности, энергетике, ядерной энергии и других промышленных устройствах, особенно в высокотемпературных и высокодавленных и крупномасштабных теплообменниках, которые занимают абсолютное преимущество.

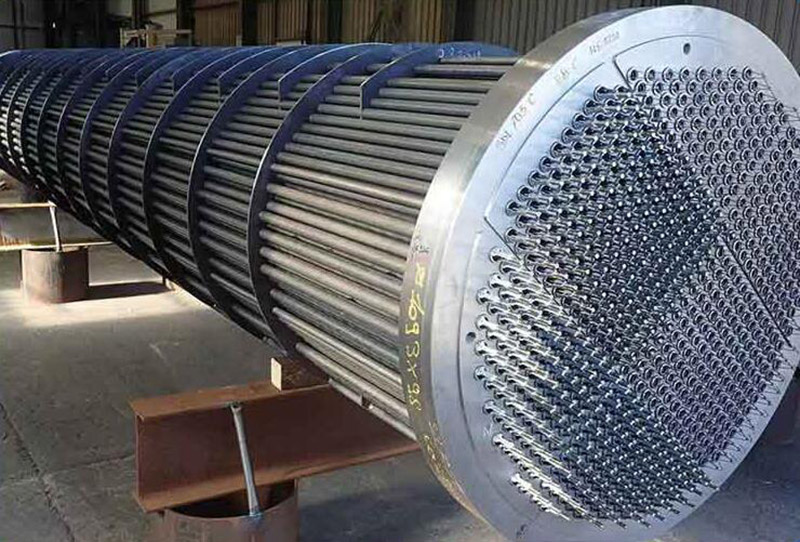

Деталь горизонтального оболочки и трубки теплообменника

Обычно рабочее давление горизонтальных оболочки и трубочных теплообменников может достигать 4 МПа, а рабочая температура ниже 200 ℃. В некоторых случаях можно также достичь более высокого давления и температуры. Как правило, диаметр оболочки составляет менее 1800 миллиметров, а длина трубки составляет менее 9 метров. В некоторых случаях есть и более крупные или длинные трубки.
Поверхность стены трубки, закрытая в оболочке, служит поверхностью теплопередачи межстенного теплообменника. Горизонтальный оболочка и трубка теплообменник имеет простую структуру, низкую стоимость, широкий поток поперечного сечения, и легко чистить масштаб; Однако коэффициент теплопередачи низок, и площадь пола меньше, чем горизонтального типа оболочки и трубки теплообменника. Он может быть изготовлен из различных конструктивных материалов (в основном металлических материалов) и может использоваться при высоких температурах и давлении, что делает его наиболее широко используемым. Горизонтальные оболочки и трубковые теплообменники включают горизонтальные фиксированные трубковые листовые паровые водяные теплообменники, горизонтальные оболочки и трубковые паровые водяные теплообменники с расширительным соединением, горизонтальные плавающие головки паровые водяные теплообменники, горизонтальные U-образные оболочки и трубковые паровые водяные теплообменники, горизонтальные гофрированные оболочки и трубковые паровые водяные теп Основными параметрами управления оболочковыми и трубочными теплообменниками являются площадь отопления, скорость потока горячей воды, мощность теплообмена и параметры тепловой среды.

Технические данные и параметры

При проектировании и производстве горизонтальных оболочки и трубки теплообменников, пожалуйста, предоставьте следующие параметры и технические данные Wuxi Hongdinghua Chemical Equipment Co., Ltd.
1、 Тип теплообменника: А: трубчатый тип □ С: Тип U-трубки □ D: тип плавающей головки □
2、 площадь теплообмена: квадратные метры _____ (㎡)
3, рабочее давление: сторона трубки _____ МПа сторона оболочки _____ МПа
4, рабочая температура: сторона трубки _____ ℃ сторона оболочки _____ ℃
5、 Материал: сторона трубки А: 20 # □ В: S30408 □ С: S32168 □ D: S31603 □ F: Другие _____
Сторона оболочки А: Q235B □ В: S30408 □ С: S32168 □ D: S31603 □ F: Другие _____
6、 Спецификации труб теплообмена (диаметр и толщина стены): _____
7、Тип: А: Вертикальный □ В: горизонтальный □
8, сторона трубки: А: Проход одной трубки □ Б: Двойная трубка проходит □ С: Четыре прохода трубки □ D: Шесть проходов трубки □

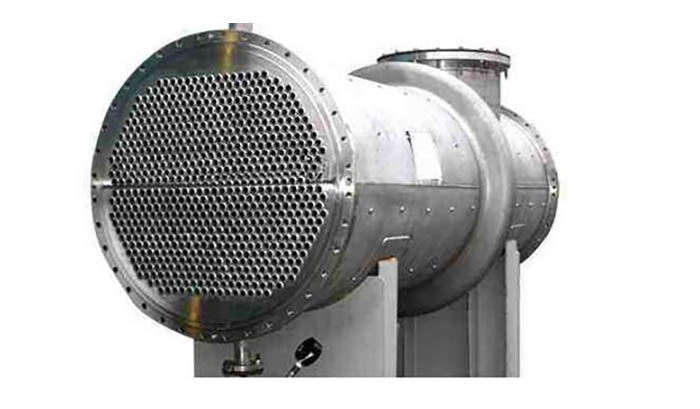

Горизонтальный оболочки и трубки теплообменник
