Обзор ротационной экстракционной башни

Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) также является профессиональным производителем проектирования и производства экстракционных башен. Ротарные экстракционные башни используются для разделения или синтеза сложных смешанных жидкостей.
Ротационная экстракционная башня является точным экстракционным оборудованием, и Wuxi Hongdinghua имеет уникальное понимание и ноу-хау в проектировании и производстве ротационной экстракционной башни.

Характеристики и применение ротационного извлекательного башня

1. Меньше площади пола и низкие затраты на обслуживание
2. Высокая мощность обработки, подходящая для непрерывного производства;
3. Высокая эффективность, низкое удержание растворителя
Ротационная экстракционная башня является эффективным оборудованием для разделения, которое имеет широкое применение в таких областях, как тонкие химические вещества, фармацевтические препараты и очистка загрязнения окружающей среды.

Детали ротационной экстракционной башни

Ротационная экстракционная башня представляет собой механически смешанное экстракционное оборудование типа башни, которое состоит из трех частей: верхней секции очистки, секции смешивания и нижней секции очистки. Смешивающая секция имеет цилиндрическую форму, а интерьер разделен на серию экстракционных камер статическими кольцевыми бафелями. Средина двух статических кольцевых бафелей является фиксированным вращающимся диском, который вращается с валом смешивания. Во время работы тяжелая фаза (органическая фаза) и легкая фаза (органическая фаза) входят в башню сверху и внизу соответственно и образуют контакт противотока внутри башни. При смешивании фиксированного вращающегося диска дисперсированная фаза образует жидкие капли, увеличивая объем передачи массы. После завершения процесса извлечения легкие и тяжелые фазы выходят из верхней и нижней части башни соответственно.
В ротационной извлекательной башне есть несколько дисков одинакового размера и расстояния, соединенных вращающимися валами в середине, называемых вращающимися дисками, которые вращаются равномерно с вращением валов. Вращающийся диск отделяется круглыми дисками того же размера и расстояния, закрепленными на стене башни, и называется фиксированным диском. Раствор (с более низкой плотностью) непрерывно входит в башню из нижней части, течет в сторону верхней части из-за плавности, разрушается и рассеивается на капли центробежным действием непрерывно вращающегося вращающегося диска, а другой растворитель (с более высокой плотностью) непрерывно входит в башню из верхней части, течет вниз под гравитацией и заполняет всю башню. Дисперсированные капли дисперсируются в непрерывном растворе и вступают в контакт с растворителем через капли. Один или несколько компонентов в растворе избирательно растворяются в непрерывном растворителе для передачи массы.
Количество вращающихся дисков, интервалы и другие конструкции ротационной экстракционной башни рассчитываются на основе таких факторов, как спецификации сырья, необходимая степень разделения и чистота.

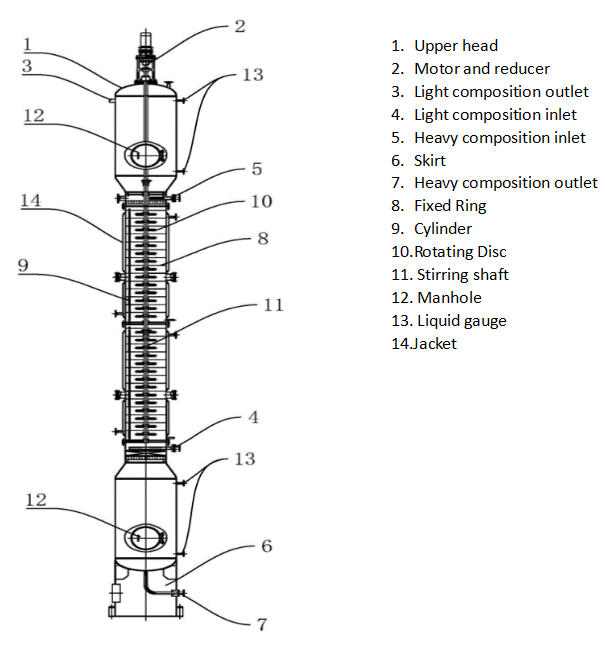

Поворотная экстракционная башня состоит из вертикального цилиндра с горизонтальным стационарным кольцевым бафелем. Статический кольцевой бафель представляет собой плоскую пластину с центральным отверстием, а статический кольцевый бафель делит цилиндр на ряд извлекательных камер. В центре экстракционной камеры расположено движущееся кольцо с диаметром чуть меньшим, чем диаметр открытия статического кольца. Ряд движущихся кольцев устанавливается параллельно вращающемуся валу, так что движущееся кольцо и вал могут быть удобно установлены в ротационной экстракционной башне. Раздел смешивания расположен между двумя фланцами в середине, где в основном завершается процесс передачи массы жидкой жидкости. Средний верхний фланц к верхней секции пластины является верхней секцией разделения, используемой для прояснения легкой жидкости; Средний нижний фланц до нижнего фланца - это нижний разделительный участок, используемый для очистки тяжелой жидкости. Большая порная ситовая пластина устанавливается над и под смешивающей секцией. Тяжелая фаза входит в башню снизу ситовой пластины, в то время как легкая фаза входит в башню сверху ситовой пластины. Функция ситовой пластины заключается в уменьшении возбуждения жидкости и повышении эффекта фазного разделения прояснительной секции.
Как и другое оборудование для извлечения башни, во время эксплуатации легкие и тяжелые фазы входят в ротационную извлекательную башню из нижней и верхней частей башни соответственно. Две фазы в башне вступают в контакт с противотоком, и под действием вращающегося диска дисперсированная фаза образует небольшие капли жидкости, увеличивая площадь передачи массы между двумя жидкостями. Легкие и тяжелые фазы, которые завершают процесс экстракции, затем выходят из выхода легкой жидкости и выхода тяжелой жидкости соответственно.

Следующие технические данные важны для проектирования ротационной экстракционной башни
