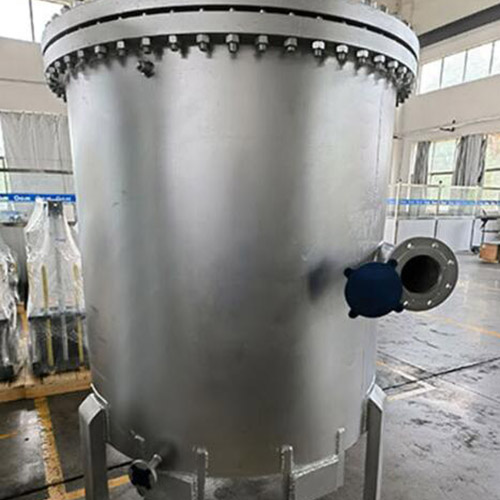

Обзор съемного спирального пластинного теплообменника

Среди различных типов теплообменников, изготовленных Wuxi Hongdinghua Chemical Equipment Co., Ltd., съемный спиральный пластинный теплообменник также является опциональным типом теплообменника.

Структурные характеристики съемного спирального пластинного теплообменника

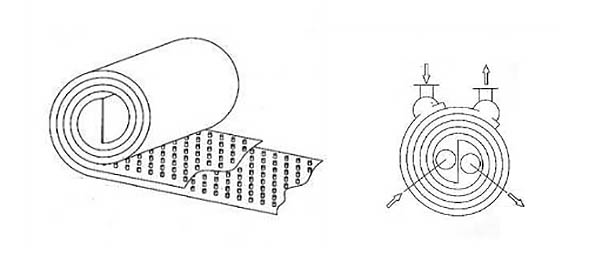

Снимаемый спиральный пластинный теплообменник образуется прокаткой двух параллельных тонких стальных пластин, образуя пару спиральных каналов потока, которые отделяются друг от друга. Холодные и горячие жидкости течат в двух каналах, разделенных спиральной пластиной в качестве поверхности теплопередачи. Между двумя пластинами сваряется канальный дистанционер, чтобы поддерживать расстояние между каналами, а также увеличивать жесткость спиральной пластины. Центральная перегородная пластина устанавливается в центре теплообменника для разделения двух спиральных каналов. Существуют крышки или головки, сваренные сверху и внизу, а также входные и выходные трубы для двух жидкостей. Как правило, одна пара входа и выхода расположена на окружном краю (соединительная труба может быть тангенциальной или радиальной), в то время как другая пара расположена на оси. Конечный участок может быть сварен и закрыт на обоих концах одного канала, в то время как другой канал не сварен. Два конца соединены через конечные крышки и фланцы, которые называются съемным спирально-пластинным теплообменником типа II; Структура съемного спирального пластинного теплообменника типа III заключается в том, что один канал сваряется и закрывается на одном конце, в то время как другой канал сваряется и закрывается на другом конце, а затем оба конца соединяются через конечные крышки и фланцы.

Применение съемного спирального пластинного теплообменника

Он подходит для таких отраслей промышленности, как химия, нефть, растворители, фармацевтика, пищевые продукты и напитки, машиностроение, текстиль, металлургия, прокатка стали, кокс и т.д. Он может осуществлять теплообмен паром, газом-жидкостью и жидкостью, а также подходит для сред высокой вязкости, которые требуют теплообмена в условиях высокой температуры или высокого давления для достижения требований процесса, таких как охлаждение, отопление, конденсация, концентрация и дезинфекция, а также восстановление отходного тепла.

Детали съемного спирального пластинного теплообменника

Снимаемый спиральный пластинный теплообменник имеет следующие преимущества с точки зрения производительности:
1. Высокая тепловая эффективность: она может держать два типа теплообменных жидкостей при низких скоростях потока, стимулировать турбулентность и улучшать эффективность теплопередачи. Разница температуры среды может быть настолько мала, как 1 ℃, что приводит к небольшой потере тепла; При той же потере давления эффективность теплопередачи в 3-5 раз превышает эффективность трубообразного теплообменника; Эффективность восстановления тепла может достигать более 99%.
2. Компактный в структуре, малый в размере, и занимая небольшую площадь, он занимает около 30% площади оболочки и трубки теплообменника.
3. Низкая стоимость производства
4. Гибкая работа
5. Из-за того, что конечные крышки на обоих концах могут быть открыты, по сравнению с несъемными спиральными пластинными теплообменниками, они более удобны для установки, очистки и обслуживания, и имеют возможность самочистить. Из-за спирального потока среды грязь не легко осаждается; Легко чистить, можно мыть паром или щелочным раствором, прост и прост в эксплуатации, подходит для установки чистящих устройств.
6. Низкое сопротивление: соединительная труба на оболочке принимает тангенциальную структуру. Средство течет через один канал, что позволяет обеспечить более высокую скорость потока, чем другие теплообменники. Низкая потеря давления, может использоваться для обработки большой емкости пара или газа;
7. Несколько единиц могут быть объединены для использования:
Когда одно устройство не может удовлетворять требованиям к использованию, можно объединить несколько устройств, но комбинация должна соответствовать следующим правилам: параллельная комбинация, серийная комбинация и интервал между устройствами и каналами одинаков. Гибридная комбинация: один канал параллельно и один канал в серии.
8. При использовании съемных спиральных пластинных теплообменников для теплообмена пар-пар, охлаждающая циркулирующая вода должна быть оборудована. Когда среднее давление и температура превышают диапазон применения, следует выбрать другие конструкции теплообменников, такие как оболочки и трубочные теплообменники.
9. Меры предосторожности для работы съемного спирального пластинного теплообменника
(1) Когда удаление пара прекращается, температура с обеих сторон входной и выходной шламы теплообменника должна быть ниже 40 ℃.
(2) Спиральный пластинный теплообменник должен использоваться в соответствии с указанными требованиями, чтобы избежать повреждения.
(3) После того, как большие крышки на обоих концах съемного теплообменника удалены, вода высокого давления не может быть использована для промывания теплообменника, поскольку это серьезно повредит теплообменник.
Снимаемый спиральный пластинный теплообменник является эффективным, энергосберегающим и низкоинвестиционным теплообменным оборудованием с отличной производительностью.

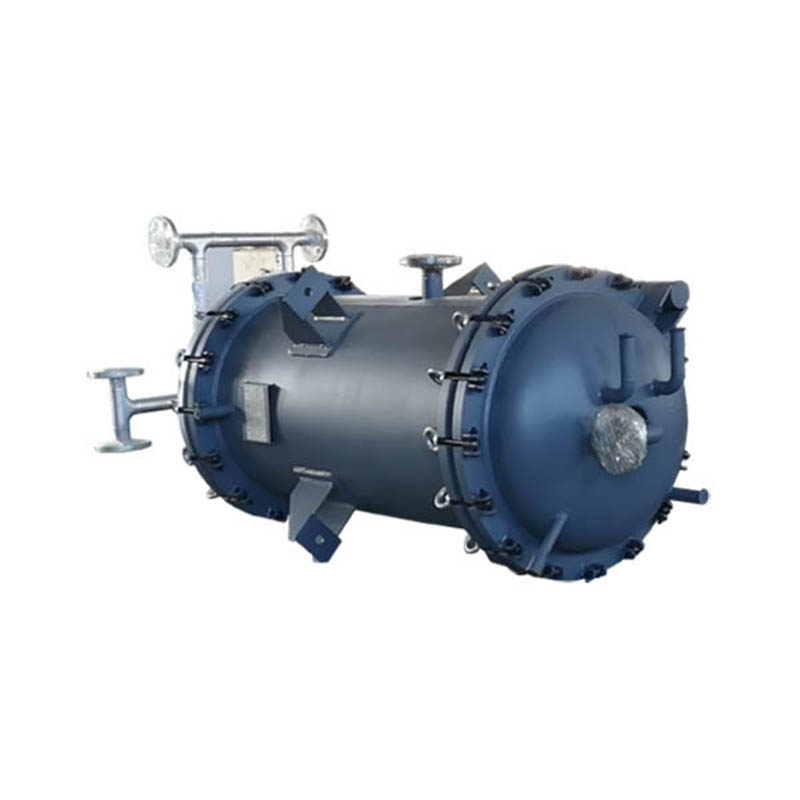

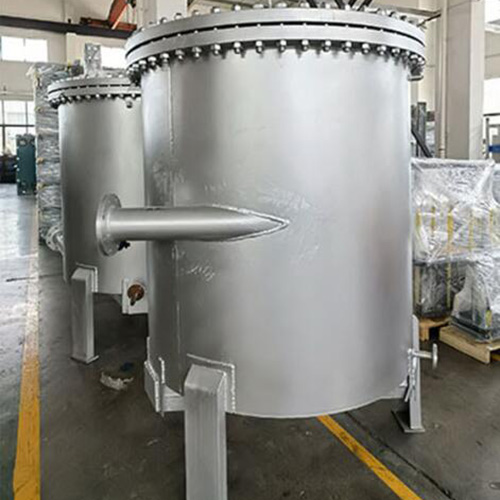

Снимаемый спиральный пластинный теплообменник
