Обзор несъемных спиральных пластинных теплообменников

Среди различных типов теплообменников, изготовленных Wuxi Hongdinghua Chemical Equipment Co., Ltd., неразрывный спиральный пластинный теплообменник часто выбирается клиентами.

Структурные характеристики несъемнимого спирального пластинного теплообменника

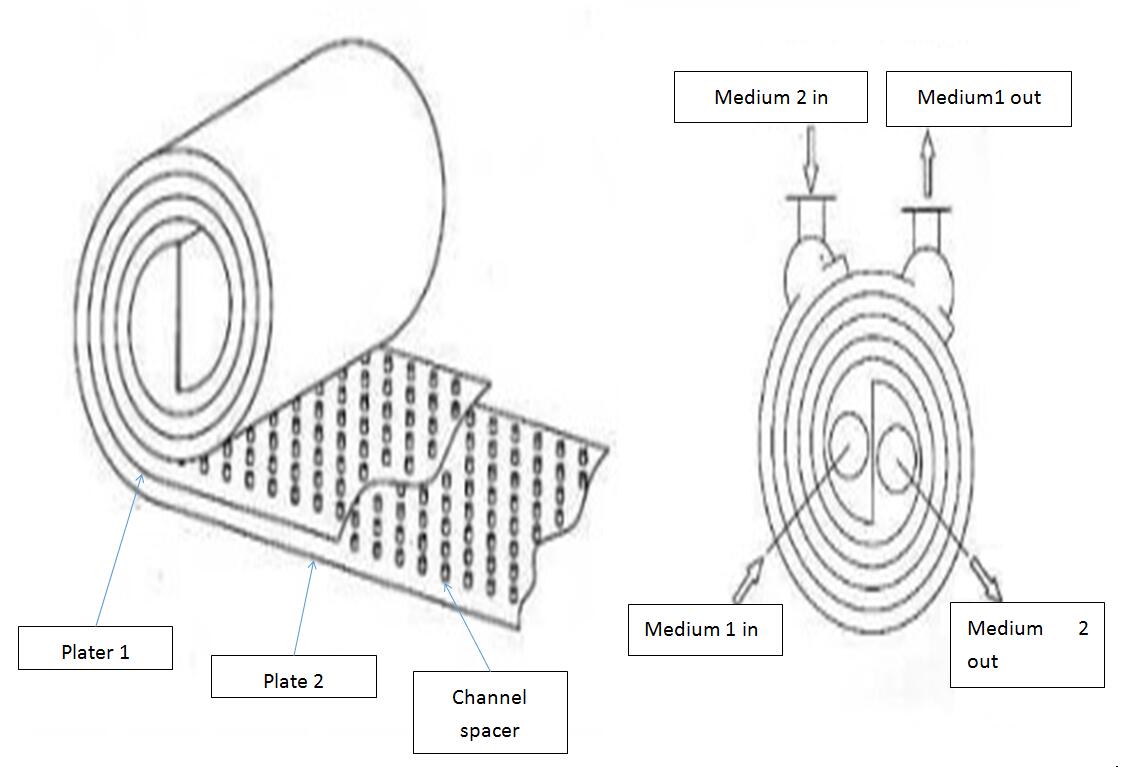

Несъемный спиральный пластинный теплообменник формируется путем прокатки двух параллельных тонких углеродных или нержавеющих пластин, образуя пару спиральных каналов потока, которые отделяются друг от друга. Холодные и горячие жидкости течат в двух каналах, разделенных спиральной пластиной в качестве поверхности теплопередачи. Между двумя пластинами сваряется канальный дистанционер, чтобы поддерживать расстояние между каналами, а также увеличивать жесткость спиральной пластины. Центральная перегородная пластина устанавливается в центре теплообменника для разделения двух спиральных каналов. Существуют крышки или головки, сваренные сверху и внизу, а также входные и выходные трубы для двух жидкостей. Как правило, одна пара входа и выхода расположена на окружном краю (соединительная труба может быть тангенциальной или радиальной), в то время как другая пара расположена на оси. Все конечные каналы сварены и герметизированы, с хорошими герметическими характеристиками.

Применение несъемных спиральных пластинных теплообменников

Он подходит для таких отраслей промышленности, как химия, нефть, растворители, фармацевтика, пищевые продукты и напитки, машиностроение, текстиль, металлургия, прокатка стали, кокс и т.д. Он может осуществлять теплообмен пар-пар, теплообмен газ-жидкость и теплообмен жидкость-жидкость, а также подходит для среды с высокой вязкостью, которая требует теплообмена в условиях высокой температуры или высокого давления для достижения требований процесса, таких как охлаждение, отопление, конденсация, концентрация и дезинфекция, а также восстановление отходного тепла.

Детали несъемнимого спирального пластинного теплообменника

Несъемный спиральный пластинный теплообменник имеет следующие преимущества с точки зрения производительности:
1. Высокая тепловая эффективность: она может держать два типа теплообменных жидкостей при низких скоростях потока, стимулировать турбулентность и улучшать эффективность теплопередачи. Разница температуры среды может быть настолько мала, как 1 ℃, что приводит к небольшой потере тепла; При той же потере давления эффективность теплопередачи в 3-5 раз превышает эффективность трубообразного (оболочки и трубки) теплообменника; Эффективность восстановления тепла может достигать более 99%.
2. Он имеет компактную структуру, небольшой объем и небольшую площадь пола, которая составляет около 30% от трубообразного (оболочки и трубки) теплообменника.
3. Низкая стоимость производства
4. Гибкая работа
5. Легко установить, чистить и поддерживать, с способностью самоочистки. Из-за своего спирального потока среды, грязь не легко осаждать; Легко чистить, можно мыть паром или щелочным раствором, прост и прост в эксплуатации, подходит для установки чистящих устройств.
6. Низкое сопротивление: соединительная труба на оболочке принимает тангенциальную структуру. Средство течет через один канал, что позволяет обеспечить более высокую скорость потока, чем другие теплообменники. Низкая потеря давления, может использоваться для обработки большой емкости пара или газа;
7. Несколько единиц могут быть объединены для использования:
Когда одно устройство не может удовлетворять требованиям к использованию, можно объединить несколько устройств, но комбинация должна соответствовать следующим правилам: параллельная комбинация, серийная комбинация и интервал между устройствами и каналами одинаков. Гибридная комбинация: один канал параллельно и один канал в серии.
8. При использовании несъемных спиральных пластиночных теплообменников для теплообмена пар-пар, охлаждающая циркулирующая вода должна быть оснащена. Когда среднее давление и температура превышают диапазон применения, следует выбрать другие конструкции теплообменников, такие как оболочки и трубочные теплообменники.
9. Меры предосторожности для работы несъемных спиральных пластинных теплообменников
(1) Когда удаление пара прекращается, температура с обеих сторон входной и выходной шламы теплообменника должна быть ниже 40 ℃.
(2) Спиральный пластинный теплообменник должен использоваться в соответствии с указанными требованиями, чтобы избежать повреждения. Несъемный спиральный пластинный теплообменник является эффективным, энергосберегающим и низкоинвестиционным теплообменным оборудованием с отличной производительностью.

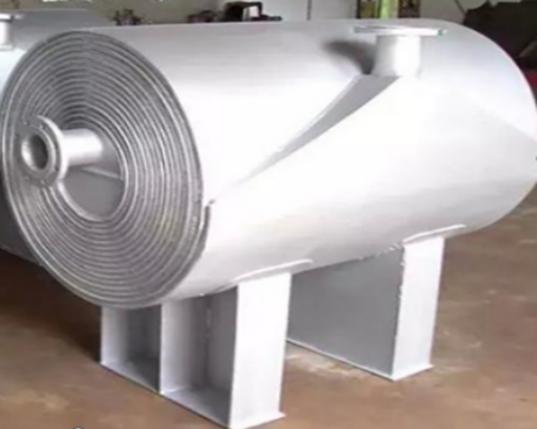

Несъемный спиральный пластинный теплообменник
