Обзор падающего испарителя пленки

В соответствии с характеристиками материалов некоторые сырья требуют выпарителя падающей пленки для концентрационной обработки. Wuxi Hongdinghua Chemical Equipment Co., Ltd. имеет многолетний опыт в проектировании и производстве выпарителей падающей пленки.
Падающий пленковый испаритель - это устройство, которое может достичь испарения и концентрации за счет нагрева горячей водой, паром и маслом теплопередачи.
Материал в выпарителе падающей пленки течет вниз в виде тонкой пленки, поэтому он называется "падающей пленкой", чтобы отличить его от процесса, когда сырьевая жидкость течет вверх. Его основной функцией является испарение воды и газа из сырья, тем самым увеличивая содержание сухого вещества в материале, отсюда и название «испаритель».

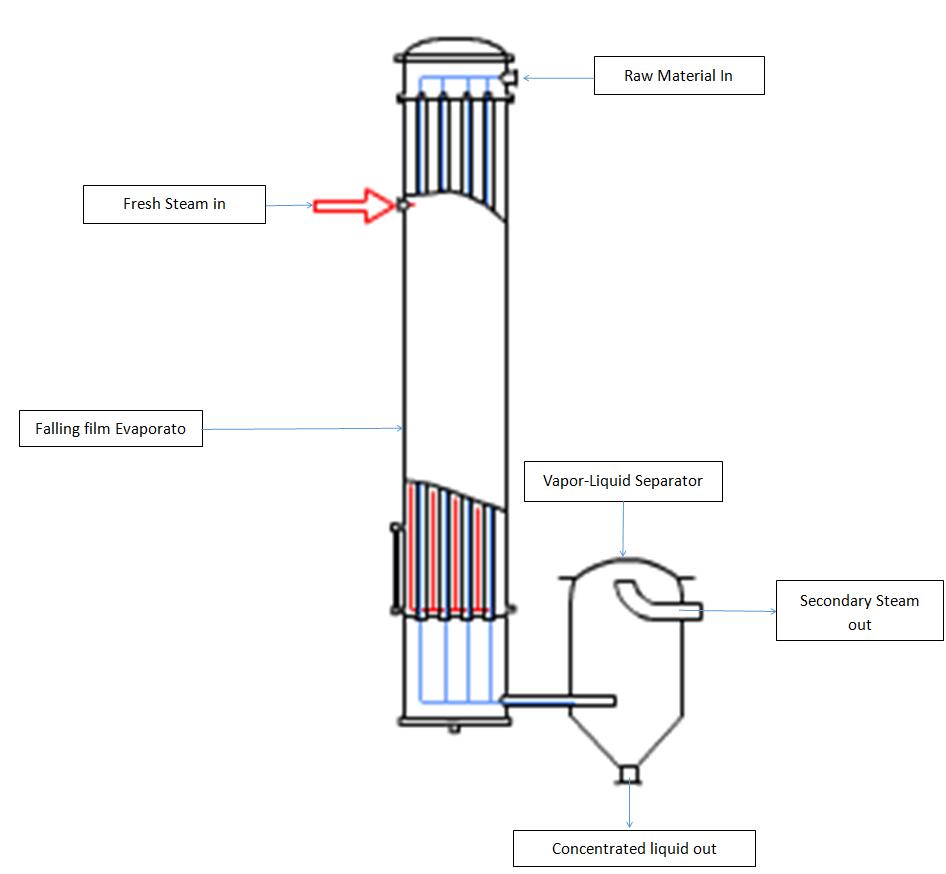

Принцип процесса

Сырье, которое необходимо испарить, входит в испаритель падающей пленки с верхней части испарителя падающей пленки через насос подачи, проходя через распределитель жидкости, который установлен на верхней части испарителя падающей пленки, и трубку падающей пленки, оснащенную каждым куском трубки теплообмена внутри, так что жидкость сырья может образоваться пленкой. Сырьевая жидкость проходит через испарительную трубку (сторона трубки) и распределяется в форме пленки в теплообменную трубку. Когда сырье течет вниз в трубку своей собственной гравитацией, оно нагревается паром за пределами трубки и испаряется, когда достигает температуры испарения. Сырье вместе со вторичным паром течет вниз из трубки и испаряется в виде пленки. Вторичный пар всасывается тепловым насосом парового струя через эффект Вентури и смешивается с внешним свежим паром, который отправляется в оболочку оболочки нагревающей камеры выпарителя падающей пленки в качестве нагревающего пара. На стороне оболочки падающей пленковой нагревающей камеры есть пластины для направления вторичного пара, конденсации и разряда неконденсируемых газов. Во время этого процесса тепловая энергия передается снаружи через стенку трубки к материалу, испаренному внутри трубки. После теплообмена вторичный пар конденсируется в воду конденсатором и выбрасывается из выпарителя падающей пленки.

Преимущества выпарителя падающей пленки

1. Время удержания жидкой смеси короткое, и это не вызовет повреждения деградации теплочувствительных веществ;
2. Из-за состояния тонкой пленки и высокой скорости потока жидкости коэффициент теплопередачи первичной кристаллизации испарения соответственно высок;
3. Падение давления небольшое, а давление и температура, измеряемые процессом теплообменника, почти постоянны, поэтому чувствительное тепло можно избежать или свести к минимуму;
4. Поскольку сырьевая жидкость течет только под воздействием гравитации, а не приводится высокой температурной разницей, разрешается принять более экономичную низкую температурную разницу;
5. Количество удержания жидкости в оборудовании относительно небольшое, что может избежать мелкомасштабного удержания жидкости и непрерывной высокой температуры;
6. Кипение является конвективным кипением, поэтому состояние поверхности трубки имеет относительно небольшое воздействие на кипение.
Падающие пленковые испарители широко используются для испарения и концентрации воды или растворителей в таких отраслях промышленности, как медицина, пищевая, химическая и легкая промышленность. Падающие пленковые испарители также могут широко использоваться для очистки жидкостей отходов в этих отраслях промышленности. Особенно подходит для теплочувствительных материалов, это оборудование работает непрерывно в условиях вакуума и низкой температуры, с высокой мощностью испарения, экономией энергии и снижением потребления, низкими эксплуатационными затратами и может обеспечить инвариантность материалов во время процесса испарения.

Детали падающих пленковых испарителей

В выпарителе падающей пленки жидкость, которая должна быть испарена, входит из верхней части выпарителя падающей пленки и проходит через распределитель жидкости. Жидкость течет вниз вдоль стенки трубы в форме пленки. Причина, по которой падающий поток пленки может улучшить коэффициент теплопередачи, заключается в том, что площадь потока потока пленки гораздо меньше, чем фактическая площадь поперечного сечения трубки, поэтому количество потока Рейнольдса значительно увеличивается, что делает коэффициент теплопередачи значительно выше, чем обычное оборудование, наполненное жидкостью. Падающая пленка и поднимающаяся пленка обусловлены потоком пленки, что значительно увеличивает коэффициент теплопередачи, но их принцип формирования пленки отличается. Поднимающаяся пленка обусловлена высокой скоростью потока воздуха, что заставляет жидкость образовать пленку и подниматься вдоль стены трубы; Падение пленки вызвано гравитацией и влажностью жидкости на стенке трубы, что заставляет жидкость течь вниз вдоль стенки трубы в форме пленки. Поэтому некоторые характеристики падающего испарителя пленки отличаются от характеристик падающего испарителя пленки:
В выпарителе падающей пленки нет колонки статического давления, что не приведет к повышению температуры кипения. В то же время коэффициент теплопередачи не имеет ничего общего с температурной разницей. Это означает, что коэффициент теплопередачи может быть очень высоким при низкой разнице температуры теплопередачи, поэтому падающая пленка более подходит, чем поднимающаяся пленка для испарения теплочувствительных веществ.
Падающая пленка отличается от поднимающейся пленки, и коэффициент передачи пленки не зависит от скорости пара в трубке, поэтому она подходит для случаев с небольшим испарением. Например, некоторые испарители с двумя эффектами часто используют испарение растущей пленки во время испарения первой стадии, в то время как испарение падающей пленки используется во второй стадии испарения.
Поскольку поток пленки испарения падающей пленки зависит от воздействия гравитации, под воздействием гравитации жидкость проходит через распределитель падающей пленки, образуя форму пленки и равномерно распределяясь по каждой трубке теплообмена. При установке распределителя падающей пленки необходимо обеспечить, чтобы он был горизонтальным, чтобы избежать неравномерного распределения потока жидкости, что может повлиять на образование пленки и скорость потока, необходимую для испарения падающей пленки. Перед проектированием и изготовлением выпарителя падающей пленки HDH технический человек будет подробно общаться с клиентами о следующем:
Состав и спецификации жидкой смеси сырья - это может определить точный выбор материала для построения испарителя
Концентрация сырья (жидкая смесь)
Требования к концентрации для завершения
Обработочная мощность (объем)
Таким образом, HDH может проектировать в соответствии с данными и требованиями, которые вы предоставляете, определить соответствующие материалы для строительства оборудования и определить, какую форму испарения использовать, будь то испаритель поднимающейся пленки или испаритель падающей пленки.

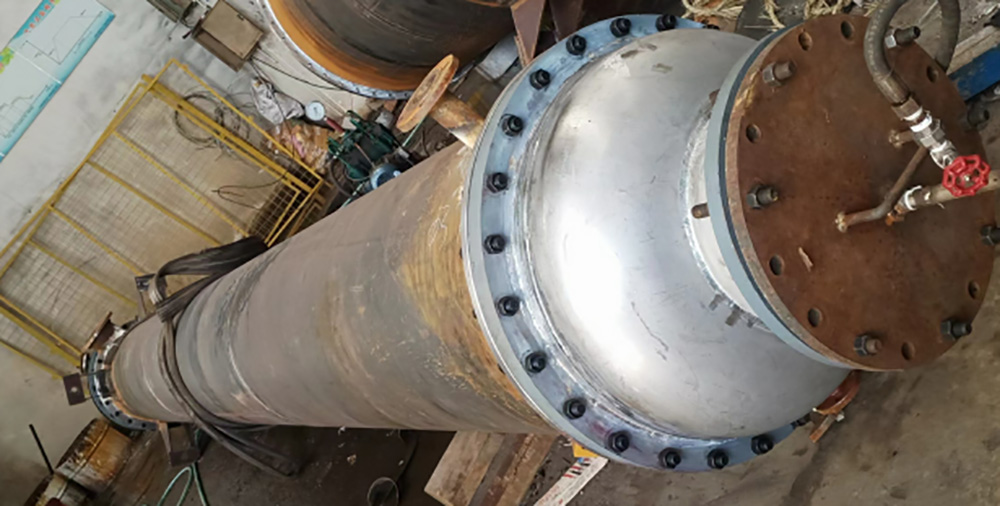

Испаритель падающей пленки (гидравлическое испытание)
