Обзор механического испарителя с повторным сжатием пара - MVR

С увеличением затрат на энергию, когда общее количество испарения относительно большое, и испарение относительно стабильное с небольшими колебаниями, и есть требование к снижению эксплуатационных расходов, Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) рекомендует вам выбрать испаритель MVR.

Система испарения MVR имеет следующие особенности и преимущества

1、Низкие эксплуатационные затраты. Применение испарителя MVR может помочь вам снизить эксплуатационные затраты, поскольку он использует технологию испарения низкой температуры и низкого давления, используя электроэнергию, которая является относительно стабильной. Благодаря технологическому развитию различные формы зеленой энергии преобразуются в электроэнергию, что позволяет стоимости электроэнергии оставаться стабильными в течение относительно длительного времени. Поэтому выбор испарителей MVR поможет вам повысить конкурентоспособность при снижении эксплуатационных затрат. Согласно статистике, для клиентов, которые в настоящее время используют испарители MVR, на основе фактической обратной связи данных, большая часть инвестиций проекта в испарители MVR может быть возвращена в течение шести месяцев до одного года. В будущем вы будете равнозначны владению машиной, которая постоянно создает дополнительную ценность для вас.
Испаритель MVR, разработанный и изготовленный Wuxi Hongdinghua, имеет высокую эффективность использования тепла, низкую тепловую энергию на единицу испарения, и гораздо меньше свежего пара необходимо дополнять, поэтому он может сэкономить энергию, имеет высокую эффективность преобразования электрической энергии и имеет низкую мощность, необходимую оборудованию. Потребление энергии испарителей MVR обычно составляет от 20% до 40% по сравнению с традиционными многоэффективными испарителями, поэтому испарители MVR не только экологически чисты, но и имеют значительные эффекты энергосбережения и высокую тепловую эффективность.
3、Испаритель MVR имеет высокий уровень автоматизации и прост в эксплуатации. Для сравнения, многоэффективные испарители требуют использования высокотемпературного и высокого давления пара в качестве источника тепла. Кроме того, операторы должны пройти профессиональную подготовку и иметь сложные правила эксплуатации. Управление испарителями MVR обычно использует промышленные компьютеры управления, ПЛК и частотные преобразователи, что позволяет всей системе испарителя MVR работать автоматически. Это не только уменьшает распределение персонала, но и уменьшает профессиональную способность операторов. Процесс прост и практичен.
4、Менее необходимая площадь пола для испарителя MVR, экономия пространства. При тех же производственных требованиях, что и традиционные испарители, площадь пола испарителей MVR гораздо ниже, чем традиционные многоэффективные испарители. Испаритель MVR имеет компактную конструкцию, что делает его легким для установки, испытания и транспортировки.
Необходимо меньше объектов, а общие инвестиции в проект низки. MVR может испаряться ниже 40 ℃ без необходимости в холодильном оборудовании, что делает его особенно подходящим для теплочувствительных материалов.
Из-за того, что испаритель MVR является фактическим испарителем с одним эффектом, продукт имеет короткое время пребывания, так что качество готового продукта выше.

Применение испарителя MVR

1. Очистка промышленных сточных вод (охрана окружающей среды)
Концентрация промышленных сточных вод и переработки воды. Очистка сточных вод, такая как галваническая промышленность, производственная промышленность покрытий, фармацевтическая и пестицидная промышленность, металлообрабатывающая промышленность, бумажная промышленность и производственная промышленность сырой нефти.
Удаление органических веществ и неорганических солей из сточных вод и превращение отходов в сокровища. Испаритель MVR является лучшим решением для повторного использования промышленных сточных вод с высоким содержанием соли.
2. Химическая промышленность
Процессная очистка воды для подготовки молекул полых волокон
Очищение приправы
Производство химического сырья, такого как хлорид натрия и персульфат натрия
Обсоление морской воды
Концентрированные кристаллические органические добавки
Экстракт жидкости
Анализ продуктов реакции как растворителей и продуктов
3. Фармацевтическая промышленность
Фармацевтическая промышленность является традиционной промышленностью, с большим количеством устаревших испарителей и устаревших испарителей, которые не только влияют на качество лекарств, но и тратят много энергии. Существует срочная необходимость модернизации и сокращения выбросов углекислого газа.
Испарение, концентрация, кристаллизация и сушка необходимы для производства лекарства.
Концентрация травяных лекарств
Следует отметить, что испаритель MVR имеет небольшое эффективное различие температуры, большую площадь теплообмена и высокую стоимость оборудования. Допускаемый объем испарения невелик. Регулируемый диапазон спроектированного объема испарения невелик. Если требуется увеличить объем испарения, производство вторичного пара будет соответственно увеличиваться. В это время давление ввода пара компрессора превысит конструкционное давление, что приведет к увеличению рабочего тока компрессора. Если скорость компрессора снижается за счет управления частотным преобразователем, то повышение температуры уменьшится, что приведет к небольшому температурному различию сверхнасыщенного раствора и снизит испарение. Если мы хотим уменьшить испарение, вторичное производство пара не будет соответствовать конструкционным требованиям входного давления компрессора, вызывая перерывную вибрацию компрессора. Хотя это может быть облегчено или компенсировано открытием обхода, но длительная работа приведет к снижению повышения температуры компрессора, меньшей вторичной генерации пара, и в конце концов компрессор будет вынужден остановиться.

Детали испарителя MVR

Испаритель MVR снижает спрос на внешнюю энергию, повторно используя энергию, генерируемую вторичным паром. Испарители MVR широко используются в таких областях, как химическая инженерия, пищевая промышленность, бумажная промышленность, фармацевтика, опреснение морской воды и очистка сточных вод.

Принцип работы испарителя MVR

MVR - это один испаритель, который принимает сегментированное испарение в соответствии с требуемой концентрацией продукта. Когда продукт не может достичь требуемой концентрации после первого прохождения через испаритель MVR, продукт перекачивается в верхнюю часть испарителя MVR через внешний трубопровод испарителя MVR с помощью вакуумного насоса в нижней части испарителя MVR после выхода из испарителя MVR. Этот повторный процесс испарения используется для достижения необходимой концентрации.
Внутренняя часть испарителя MVR представляет собой параллельное и вертикальное расположение теплообменных труб. Внутри теплообменной трубки является сырьем, а снаружи теплообменной трубки является паром. Сырьевая жидкость течет сверху вниз. Во время этого процесса площадь поверхности внутри трубки увеличивается, заставляя продукт течь в форме пленки, что увеличивает площадь нагрева сырьевой жидкости. В то же время отрицательное давление формируется в стороне трубки испарителя MVR через вакуумный насос, тем самым снижая температуру кипения воды в сырьевой жидкости и достигая низкотемпературной концентрации.
Паровый конденсат, часть свежего пара и остаточный пар, образующийся после нагрева и испарения сырьевой жидкости через испаритель MVR, отделяются через сепаратор паровой жидкости. Конденсированная вода выходит из нижней части сепаратора паровой жидкости для предварительного нагрева сырьевой жидкости, входящей в испаритель MVR. Пар подвергается давлению через паровый компрессор (чем выше давление пара, тем выше температура), затем под давлением пар сближается через трубопровод и снова проходит через нагревательную секцию испарителя MVR.
При запуске испарителя MVR для предварительного нагрева требуется часть пара. После нормальной работы требуемый пар значительно уменьшится. Во время процесса давления вторичного пара паровым компрессором электрическая энергия преобразуется в паровую тепловую энергию. Поэтому во время эксплуатации оборудования требуемый пар уменьшается, в то время как требуемая электроэнергия увеличивается.
Температура сырьевой жидкости в испарителе MVR всегда составляет около 60 ℃ во время процесса потока, а разница температуры между нагревательным паром и сырьевой жидкостью также поддерживается на уровне около 5-8 ℃. Чем меньше разница температуры между сырьевой жидкостью и нагревающей средой, тем лучше защитить качество продукции и эффективно предотвратить прилепление труб.
Когда требование к концентрации продукта составляет около 50%, он может быть завершен только через испаритель MVR. Когда требуемая концентрация составляет 60%, требуется оборудование для вспышки испарения.

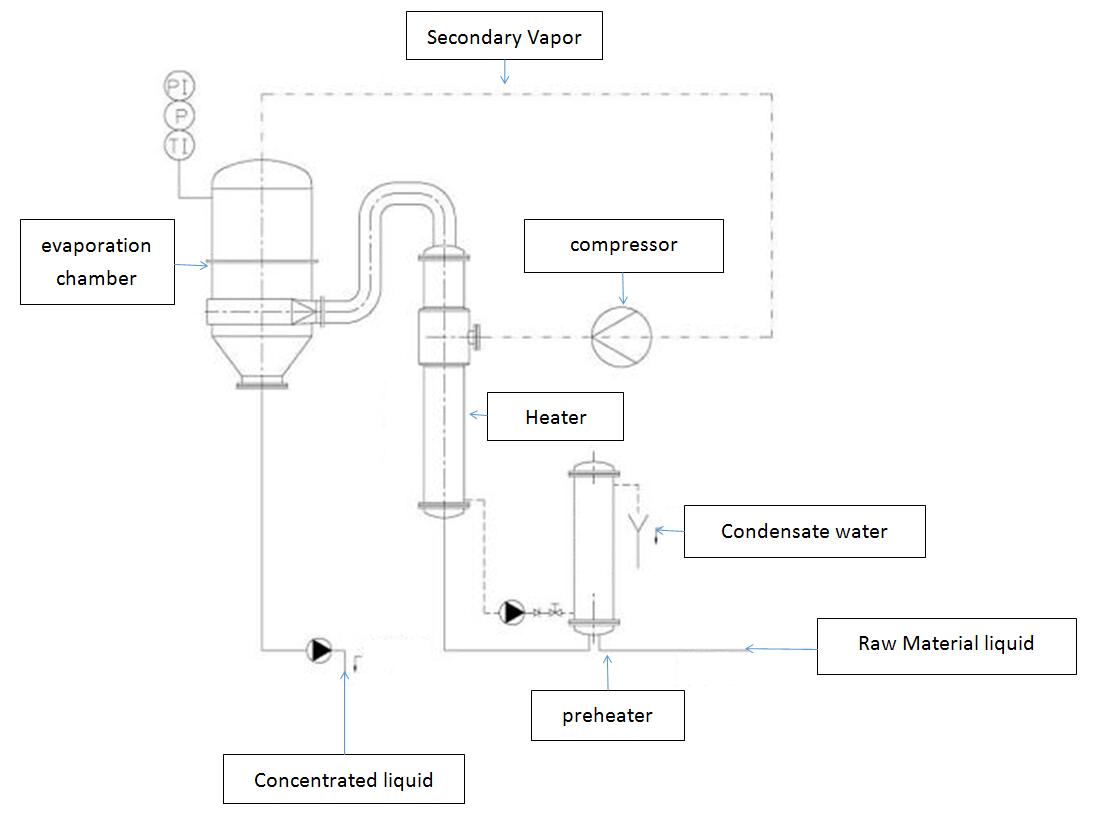

Схематическая диаграмма MVR

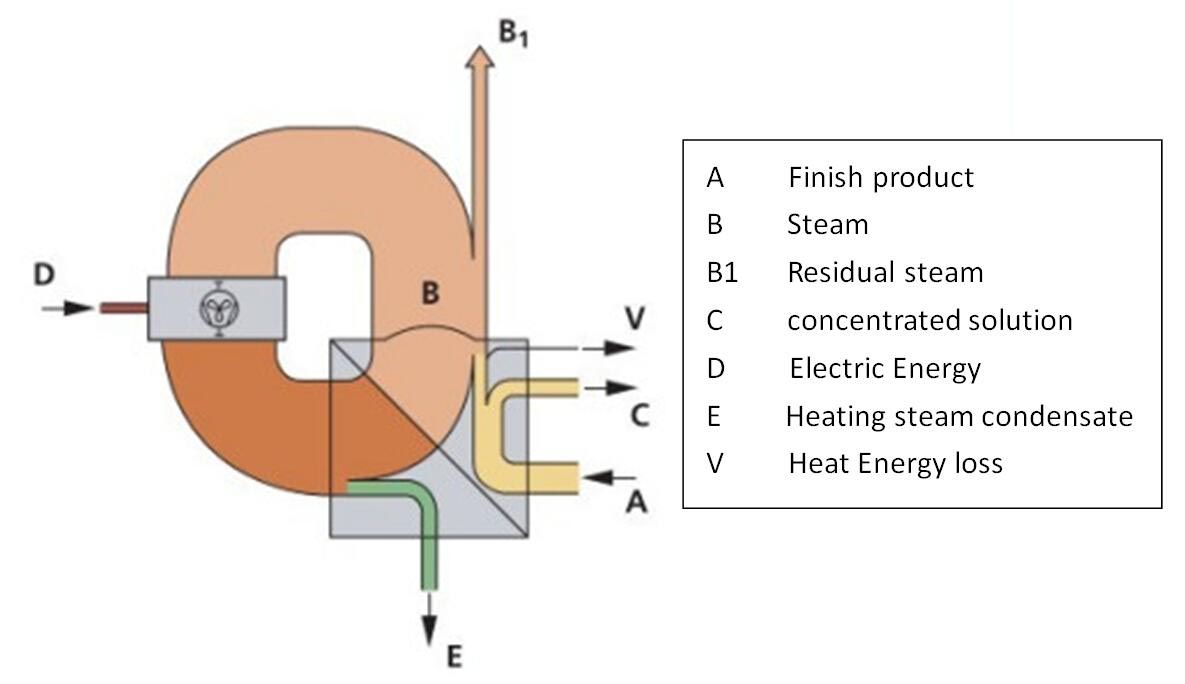

Энергетическая диаграмма MVR

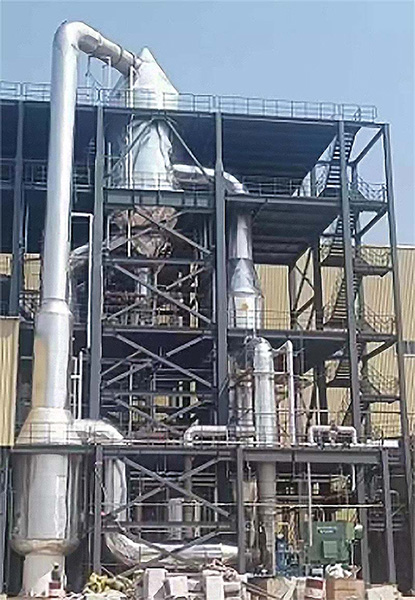

Установка испарителя MVR
